一、砂含量小會有什么后果？

砂是混凝土主材之一，與其它材料一起互相填充，使混凝土凝固后形成一個密實體。

砂作為骨料，起到很重要的作用，砂率的大小對混凝土的和易影響很大，在泵送混凝土中，砂率一般為38%到41%，但對于非泵送的混凝土，砂率只需33%至37%，砂率不可過大，也不能過小，否則對強度都有影響。

砂含量小會出現(xiàn)什么后果，要看混凝土使用在什么情況：

1、如果泵送的話，混凝土的和易性將會很差，碎石與漿脫離，料看起來像離晰一樣，而且容易堵泵，影響進度。

2、如果非泵送，砂率小的話，對強度是有好處的（但有個度）。

二、配置混凝土為什么選中砂？

配制混凝土時優(yōu)先選擇中砂，細砂是后沒辦法或者成本不得已才用的，因為細砂與石子之間級配不好，攪拌出來的混凝土易泌水使得混凝土的和易性不好。粗沙中砂細砂都是有一區(qū)二區(qū)三區(qū)的，只不過優(yōu)先選擇二區(qū)，在選擇1區(qū)的時候應(yīng)增大砂率，選擇3區(qū)時應(yīng)減小砂率。

區(qū)別就在于砂率的不同，粗砂的砂率大點，細沙的砂率�。�

砼怎么樣強度才高？ 那無非是它的空隙率小，比較密實， 然后要結(jié)合面要少，就跟構(gòu)件要盡量少留施工縫的道理一樣。這樣的砼強度才高。粗砂的空隙率比較高` 那么要達到密實，他就須用水泥填縫，這樣的水泥與砂之間的結(jié)合面就多了，相反，用細砂，那么細砂與細砂之間的結(jié)合面也多了。

中砂不僅細而且是介于粗砂與凈砂之間的，利于混凝土的融合。砂子越細其比表面積就越大，需要水泥來包裹的用量就加大，而且如果砂子太細會使混凝土和易性不好，石子與砂漿很容易分離。細砂一般用于調(diào)整級配不佳的砂子。

用細砂配混凝土，強度會比用中砂配的低。

采用細砂和特細砂影響砼強度，骨料之間達不到優(yōu)級配。

三、淡化海砂工藝

為了彌補砂的不足，上很多發(fā)達家如英、日本等很早就開始了淡化海砂的生產(chǎn)和應(yīng)用。我浙江沿海地區(qū)也開始采用機械除鹽的方法淡化海砂，并在一些工程建設(shè)中應(yīng)用。

淡化海砂的生產(chǎn)就是海砂中的氯離子等雜質(zhì)，海砂中殘留的Cl-含量。由于混凝土內(nèi)具有高堿環(huán)境，氯離子滲入到達鋼筋表面，只有達到濃度時鋼筋才開始銹蝕。通常認為，在混凝土中，當濃度比值為Cl-/OH-＞0.61時，鋼筋才開始銹蝕，內(nèi)外都以此值為依據(jù)制定混凝土中氯離子的限值。

我JGJ52-2006對砂中氯離子含量作了具體規(guī)定：對于鋼筋混凝土用砂，其氯離子含量不得大于0.06%；對于預應(yīng)力混凝土用砂，其氯離子含量不得大于0.02%（均以干砂的質(zhì)量百分率計）。因此，只要采用合理的淡化海砂工藝，海砂中氯離子含量，將海砂用于鋼筋混凝土結(jié)構(gòu)物中也是完可行的。

海砂除鹽的方法很多，有機械除鹽法、灑水法、浸漬法等等，其中機械除鹽法比較適用，需要的作業(yè)場面積比較小，除鹽時間短，品質(zhì)管理容易等優(yōu)點，但是用水量較大，1t海砂如果用自來水清洗，約需1.5t水/m3砂，如果附近河水比較好，就可用河水清洗，或者用井水清洗，成本就較低。

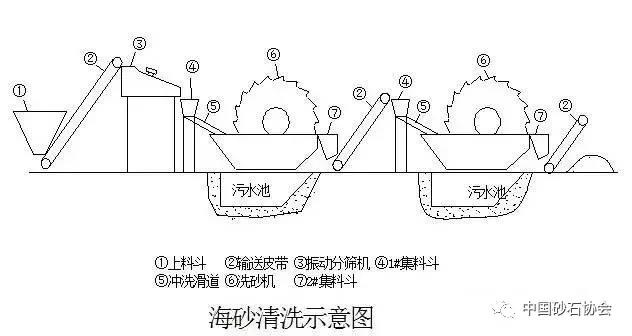

機械除鹽法的工藝如下圖所示：

海砂的除鹽法分三個步驟：

1、海砂經(jīng)振動分篩機分選，除去混入海砂中的粒徑顆粒以及貝殼等雜物。

2、用沖洗滑道和洗砂機進行次沖洗。

3、再用沖洗滑道和洗砂機進行二次沖洗。

這種除鹽工藝不僅可以除去貝殼等雜質(zhì)和海砂中帶入的氯離子等雜質(zhì)，而且還可以地除去海砂中的泥粉等雜質(zhì)，可使砂中的含泥量控制在0.5%以下。

砂中常因含泥量較高，達不到JGJ52-2006要求，也可用本設(shè)施的（一次）沖洗法去泥。應(yīng)該指出，海砂也是一種緩慢的資源，我海砂資源雖然豐富，但因海砂資源區(qū)域大多具有重要的生態(tài)價值和景觀價值，因此也要有長遠規(guī)劃，合理開采，避免濫采濫挖現(xiàn)象的發(fā)生。

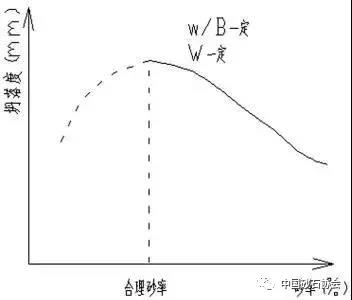

四、怎樣選合理砂率？

為提高泵送混凝土的流動性，泵送混凝土的含砂率宜控制在40％～50％。

混凝土的含砂率就是黃砂與石子的比例。

例如：含砂率40%，石子和黃砂用量為2000kg，即：黃砂用量2000*40%=800kg，石子用量2000-800=1200kg。

一般來說，砂率越大，泵送流動性能越好。但混凝土強度越差，所以要采用合理的砂率。

另外，控制好石子的粒徑也能提高混凝土的泵送流動性能。

五、采用中砂比較節(jié)約水泥

細度模數(shù)說的是單種砂的概念，級配是集體的概念。當兩種砂的細度模數(shù)相同時，這兩種砂的級配相同，是這樣理解的。

假設(shè)A為細沙，B為粗砂，A1，A2，A3，B1，B2組成砂骨料（集體的概念），他們分別占1/6，1/6，1/6，1/4，1/4（級配的概念，比例的意思）。A1，A2，A3為細砂B1，B2為粗砂。A1和A2細度模數(shù)相同（都是細砂），他們都是一樣大小的圓球，他們在集體中占的比例是一樣的。A2和A3，A1和A2，B1和B2等都是細度模數(shù)相同，所占比例也相同（級配就相等).理解這句話要把他放在骨料這個集體中考慮。

細度模數(shù)是砂單純的建筑材料的范圍。細度模數(shù)越大，表示砂越粗。細度模數(shù)在3.7-3.1為粗砂，在3.0-2.3為中砂，在2.2-1.6為細砂。普通混凝土用砂的細度模數(shù)范圍在3.7-1.6，以中砂為宜。如果是同樣粗細的砂，空隙大，兩種粒徑的砂搭配起來，空隙有所減小，三種粒徑的砂搭配，空隙更小。

混凝土的含砂率，是混凝土中砂的重量與砂石總重量之比。在混凝土配合比時，應(yīng)選擇優(yōu)含砂率。

密實的混凝土應(yīng)該是砂子填滿石子空隙，水泥漿包裹住砂石并填滿砂子的空隙，以達到較高密實度。若砂子過少，則石子空隙的一部分，將用水泥漿填充，這樣將增加水泥用量，是不經(jīng)濟的；砂子過少，沒有的砂漿對石子進行潤滑作用，勢加大內(nèi)摩擦，混凝土的流動性，造成操作困難。而且由于水泥砂漿的粘滯性，石子容易分離，造成離析現(xiàn)象。但砂子過多，增大砂的表面積，就需要水泥漿包裹，同樣也要增大水泥用量。

在施工中多用中、粗砂而不用細砂，就是因為細砂粒徑小而表面積大及含土量大的緣故。而且砂率過大粗骨料減少，還會引起混凝土強度。

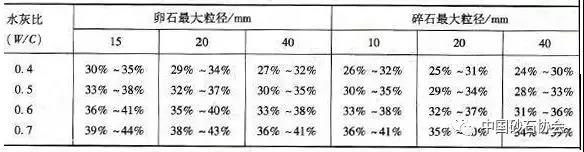

合適的含砂率應(yīng)是石子、砂、水泥漿互相填充，使混凝土既能達到較高密實度，又能少的水泥用量。實踐證明，含砂率一般在30%~38%左右。但由于影響砂率的因素很多，需要根據(jù)石子的形狀、粒徑、孔隙率和砂子的品質(zhì)及水灰比的大小、混凝土和易性等因素，進行試驗和調(diào)整，而不能僅靠計算來解決。
